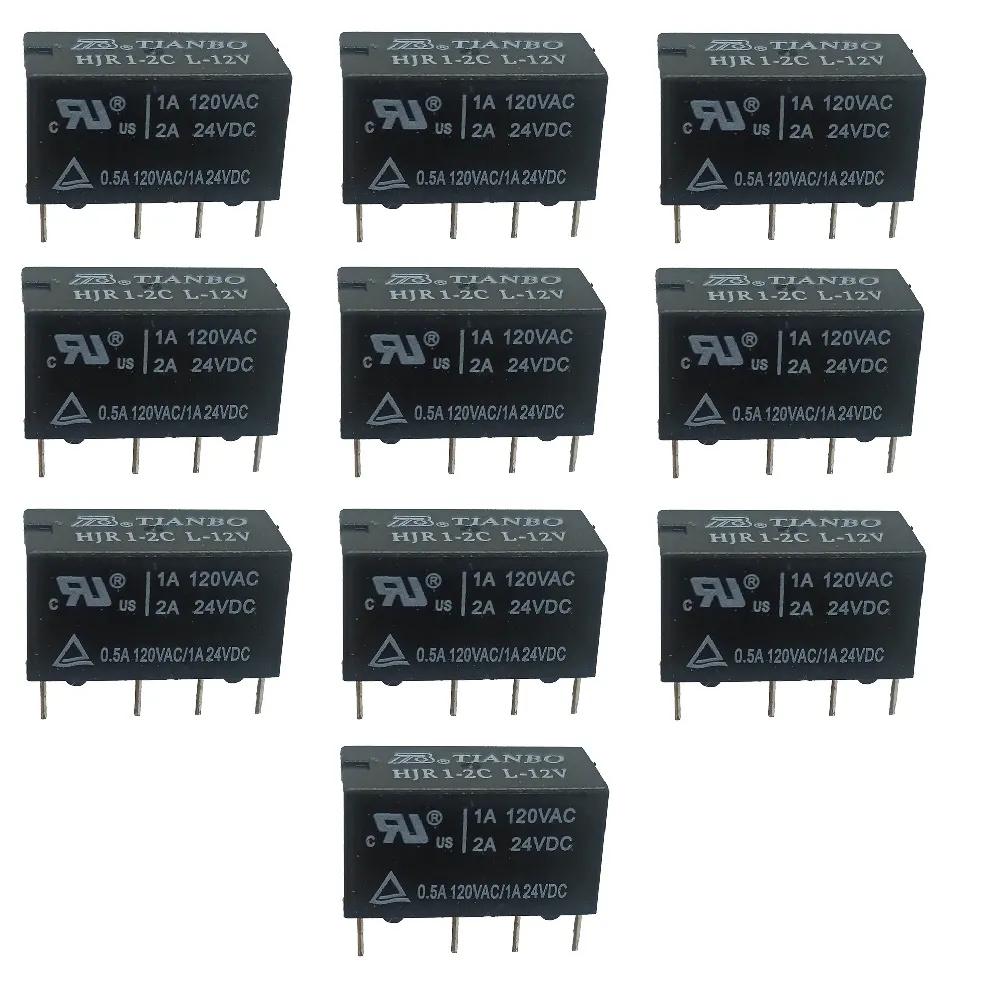

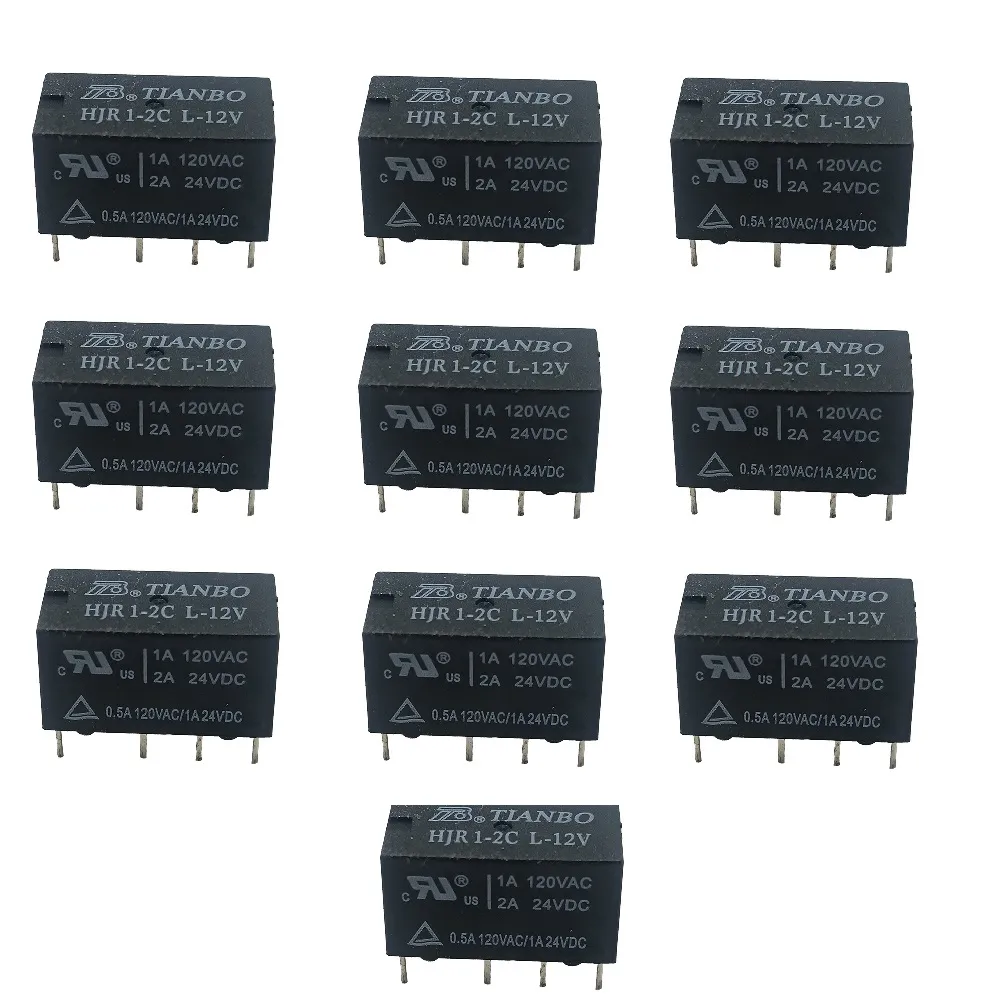

رله مخابراتی 12 ولت دو کنتاکت تیانبو کد HJR1-2CL-12V بسته 10 عددی

رله مخابراتی تیانبو مدل HJR1-2CL-12V یکی از پرکاربردترین رله‌های سیگنال در بازار الکترونیک است که توسط شرکت معتبر Ningbo Tianbo Ganglian Electronics چین تولید می‌شود. این رله با طراحی فشرده و حساسیت بالا، در طیف گسترده‌ای از مدارهای الکترونیکی و مخابراتی کاربرد دارد.

---

مشخصات فنی رله مخابراتی 12 ولت دو کنتاکت تیانبو HJR1-2CL-12V

مشخصه	مقدار
برند	Tianbo (تیانبو)
مدل	HJR1-2CL-12V
ولتاژ بوبین	۱۲ ولت DC
نوع کنتاکت	DPDT (دو کنتاکت – 2C)
جریان کنتاکت	۲ آمپر
حداکثر ولتاژ سوئیچینگ	۲۴۰ ولت AC / ۶۰ ولت DC
تعداد پایه	۸ پین DIP
توان بوبین	۰.۲ وات (نسخه L)
مقاومت کنتاکت	حداکثر ۱۰۰ میلی‌اهم
عمر الکتریکی	۱۰۰,۰۰۰ عملکرد
عمر مکانیکی	۱۰,۰۰۰,۰۰۰ عملکرد
دمای کاری	۱۰- تا ۱۳۰+ درجه سانتیگراد
جنس کنتاکت	Ag+Au (نقره + طلا)
نوع پکیج	DIP استاندارد
استاندارد	UL, cUL, TUV

---

ویژگی‌های کلیدی رله مخابراتی 12 ولت دو کنتاکت تیانبو

حساسیت بالا (High Sensitivity): نسخه L این رله با توان بوبین تنها ۰.۲ وات، یکی از کم‌مصرف‌ترین رله‌های موجود در بازار است و به راحتی توسط میکروکنترلرها و آی‌سی‌های منطقی کنترل می‌شود.

دو کنتاکت مستقل (DPDT): با داشتن دو کنتاکت تبدیل‌کننده مستقل، این رله امکان کنترل دو مدار جداگانه را با یک بوبین فراهم می‌کند که در بسیاری از طراحی‌ها بسیار مفید است.

پایه‌های DIP استاندارد: آرایش ۸ پایه DIP استاندارد، نصب روی برد PCB و همچنین استفاده در سوکت‌های DIL 16 پایه را بسیار ساده می‌کند.

مقاومت در برابر اضافه ولتاژ: با مقاومت سرج ۱۵۰۰ ولت طبق استاندارد FCC68، این رله در برابر نویزهای الکتریکی و اضافه ولتاژهای ناگهانی مقاوم است.

کیفیت ساخت: استفاده از جنس کنتاکت Ag+Au (نقره و طلا) کیفیت اتصال و پایداری سیگنال را در طول عمر رله تضمین می‌کند.

---

کاربردهای رله HJR1-2CL-12V

مخابرات و شبکه

این رله در تجهیزات مخابراتی، مودم‌ها، سوئیچ‌های شبکه و دستگاه‌های ارتباطی برای سوئیچینگ سیگنال‌های ظریف به کار می‌رود.

میکروکنترلر و Arduino

به دلیل مصرف پایین بوبین (۰.۲ وات)، این رله مستقیماً توسط خروجی آردوینو، رزبری پای و سایر میکروکنترلرها قابل کنترل است.

اتوماسیون صنعتی

در سیستم‌های کنترل و اتوماسیون برای جداسازی مدارهای کنترل از مدارهای قدرت استفاده می‌شود.

تجهیزات پزشکی

حساسیت بالا و قابلیت اطمینان این رله آن را برای دستگاه‌های پزشکی و تجهیزات سلامت مناسب می‌کند.

منابع تغذیه و UPS

در مدارهای کنترل منابع تغذیه، اینورترها و سیستم‌های UPS برای سوئیچینگ مدارها کاربرد دارد.

سیستم‌های امنیتی و هشدار

در دزدگیرها، سیستم‌های اعلام حریق و تجهیزات امنیتی برای کنترل آلارم‌ها و سیرن‌ها استفاده می‌شود.

پروژه‌های دانشجویی

سادگی استفاده و قیمت مناسب این رله آن را به یکی از محبوب‌ترین قطعات برای پروژه‌های دانشجویی تبدیل کرده است.

---

نحوه اتصال پایه‌ها (Pinout)

رله HJR1-2CL-12V دارای ۸ پایه با آرایش زیر است:

پایه ۱ و ۱۶: بوبین (Coil)
پایه‌های کنتاکت اول: COM، NO، NC
پایه‌های کنتاکت دوم: COM، NO، NC

---

مقایسه با سایر مدل‌های HJR1-2C

مدل	توان بوبین	حساسیت
HJR1-2C-N-12V	۰.۴۵ وات	معمولی
HJR1-2C-D-12V	۰.۳۶ وات	خوب
HJR1-2C-L-12V	۰.۲ وات	بالا
HJR1-2C-M-12V	۰.۱۵ وات	خیلی بالا

نسخه L که در این محصول استفاده شده، تعادل خوبی بین حساسیت و پایداری ارائه می‌دهد.

---

نکات مهم در استفاده

برای حفاظت از مدار درایور، همیشه یک دیود فلای‌بک (مثل 1N4007) موازی با بوبین رله نصب کنید تا از ولتاژ معکوس هنگام قطع بوبین جلوگیری شود. همچنین در صورت کنترل مستقیم با میکروکنترلر، استفاده از ترانزیستور درایور مثل BC547 توصیه می‌شود.

---

جمع‌بندی

رله مخابراتی تیانبو HJR1-2CL-12V با ترکیب حساسیت بالا، مصرف پایین، کیفیت ساخت مناسب و استانداردهای بین‌المللی، یکی از بهترین گزینه‌ها برای طراحان مدارهای الکترونیکی است. این رله برای هر کسی که به دنبال یک رله سیگنال قابل اعتماد و اقتصادی است، انتخابی ایده‌آل محسوب می‌شود.
