کانکتور 64 پین مادگی رایت انگل DIN 41612 (آرایش 2×32)

کانکتور 64 پین مادگی رایت انگل DIN 41612 (آرایش 2×32)؛ راه‌حل اتصال ۹۰ درجه در سیستم‌های صنعتی

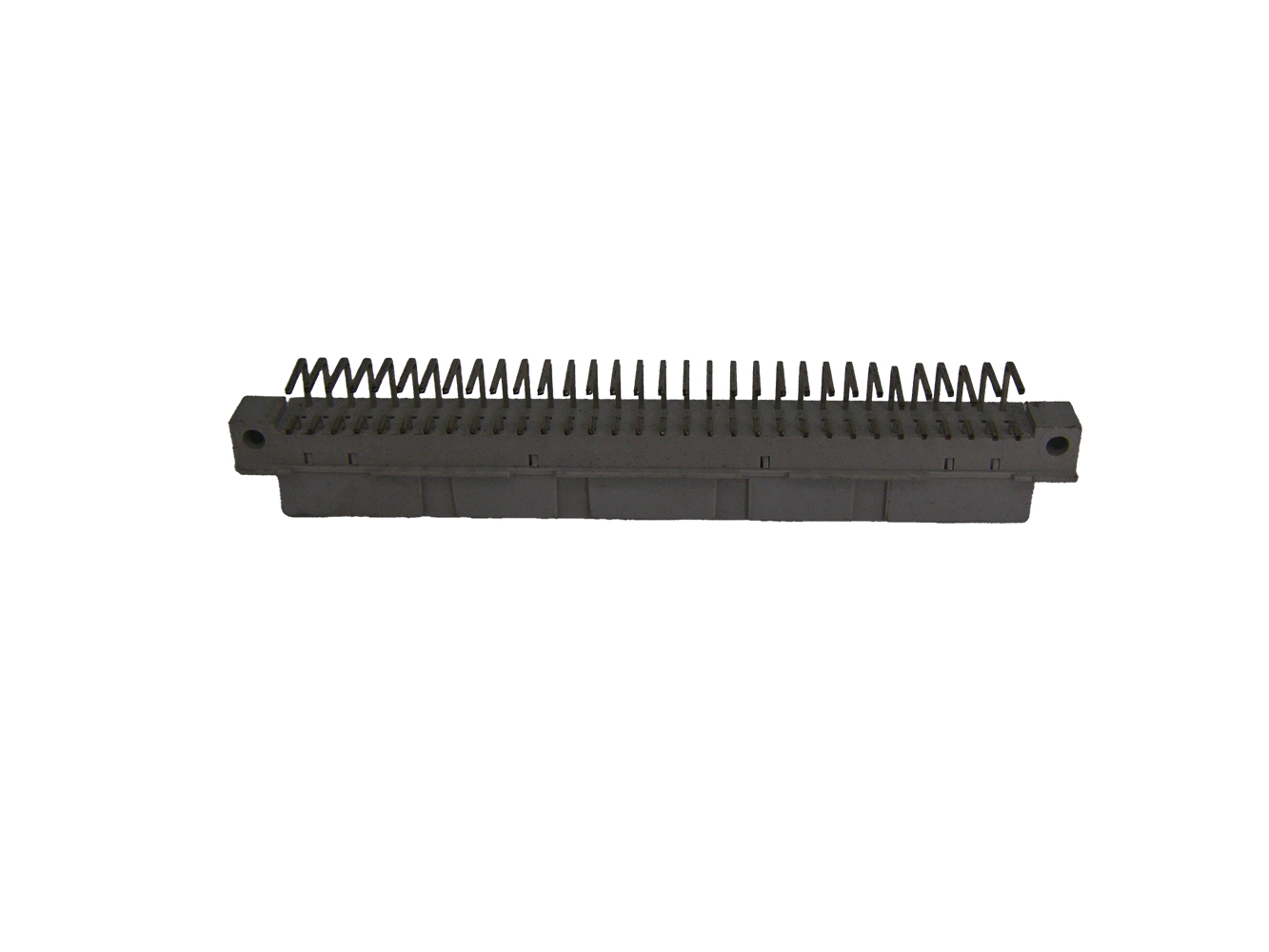

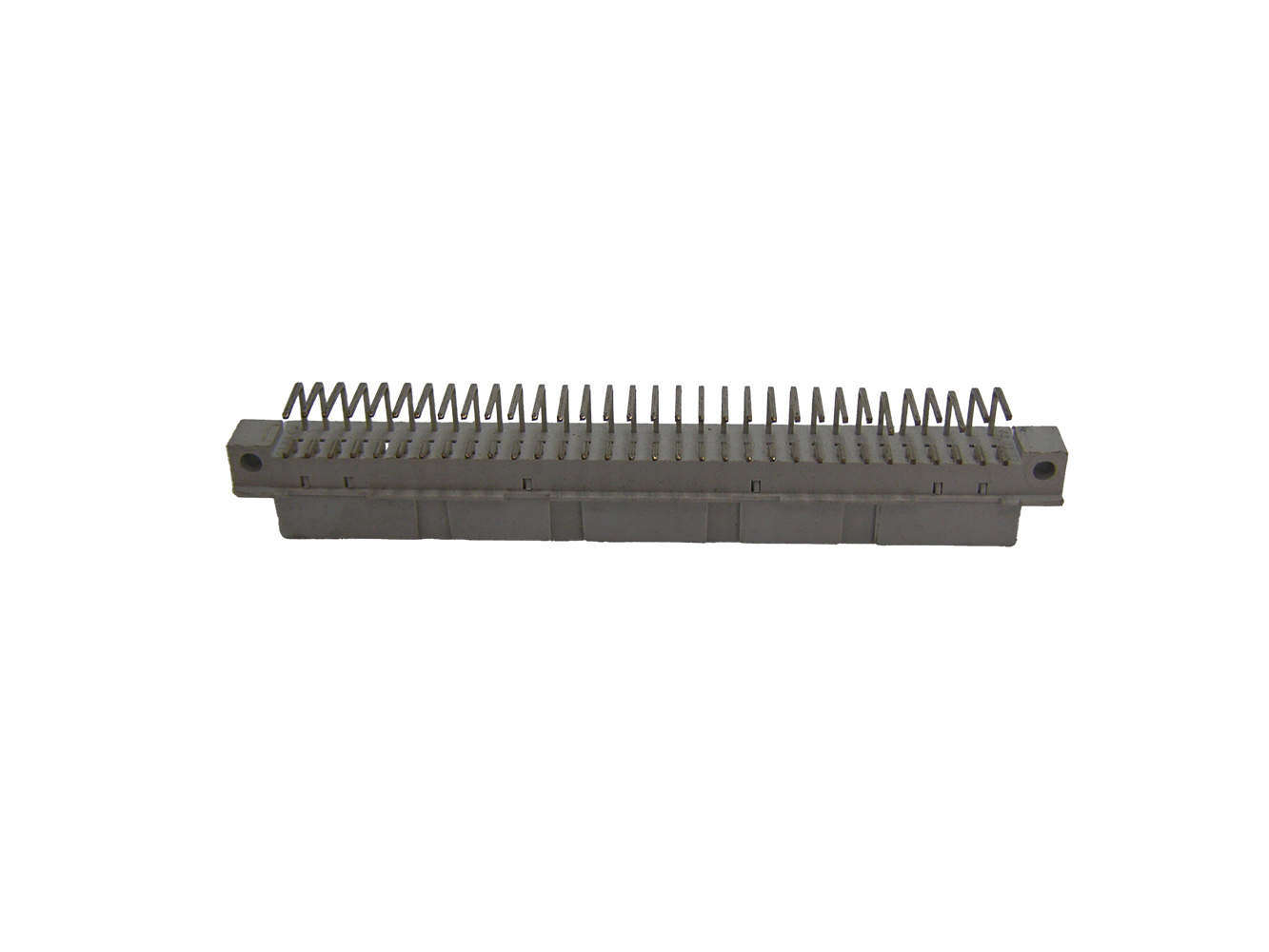

در مهندسی اتوماسیون و طراحی سخت‌افزارهای فرکانسی، برقراری ارتباط پایدار بین بردهای الکترونیکی به صورت عمود بر هم (Daughter Card to Backplane) همواره یک نیاز اساسی است. استاندارد بین‌المللی DIN 41612 (IEC 60603-2) به عنوان مطمئن‌ترین بستر برای این مدل از اتصالات شناخته می‌شود. قطعه‌ای که در تصاویر مشاهده می‌کنید، یک کانکتور ۶۴ پین مادگی رایت انگل (۹۰ درجه) با آرایش ۲ ردیف ۳۲ تایی است که به دلیل کدگذاری‌های اختصاصی بدنه (شامل مشخصه‌های نظیر SX ،68F R64 ،AOC FYC و 60N)، تطبیق‌پذیری بالایی با بردهای شبکه، تجهیزات ساب‌رک و سیستم‌های کنترل صنعتی دارد.

ساختار و ویژگی‌های کانکتور مادگی ۹۰ درجه ۲x۳۲

این کانکتور دارای ساختار بدنه کشیده استاندارد با دو ردیف متراکم ۳۲ تایی پین مادگی است. ویژگی بارز این مدل، پایه‌های لحیم‌کاری خروجی آن است که با زاویه ۹۰ درجه (Right Angle) طراحی شده‌اند. این هندسه خاص به طراح PCB اجازه می‌دهد تا کانکتور را لبه‌ی بورد لحیم کرده و امکان ورود افقی یا قائم برد جفت (نری) را فراهم کند، که این امر پایداری مکانیکی بورد را در برابر لرزش‌های شدید صنعتی دوچندان می‌سازد.

🛠 مشخصات فنی کلیدی قطعه (Technical Specifications)

• نوع کانکتور: مادگی نود درجه / رایت انگل (Female Right Angle / 90° Receptacle)

• تعداد کل پین‌ها: ۶۴ پین (۲ ردیف ۳۲ تایی منظم)

• استاندارد بین‌المللی: DIN 41612 / IEC 60603-2

• فاصله گام پایه‌ها (Pitch): ۲.۵۴ میلی‌متر (0.1 اینچ) استاندارد

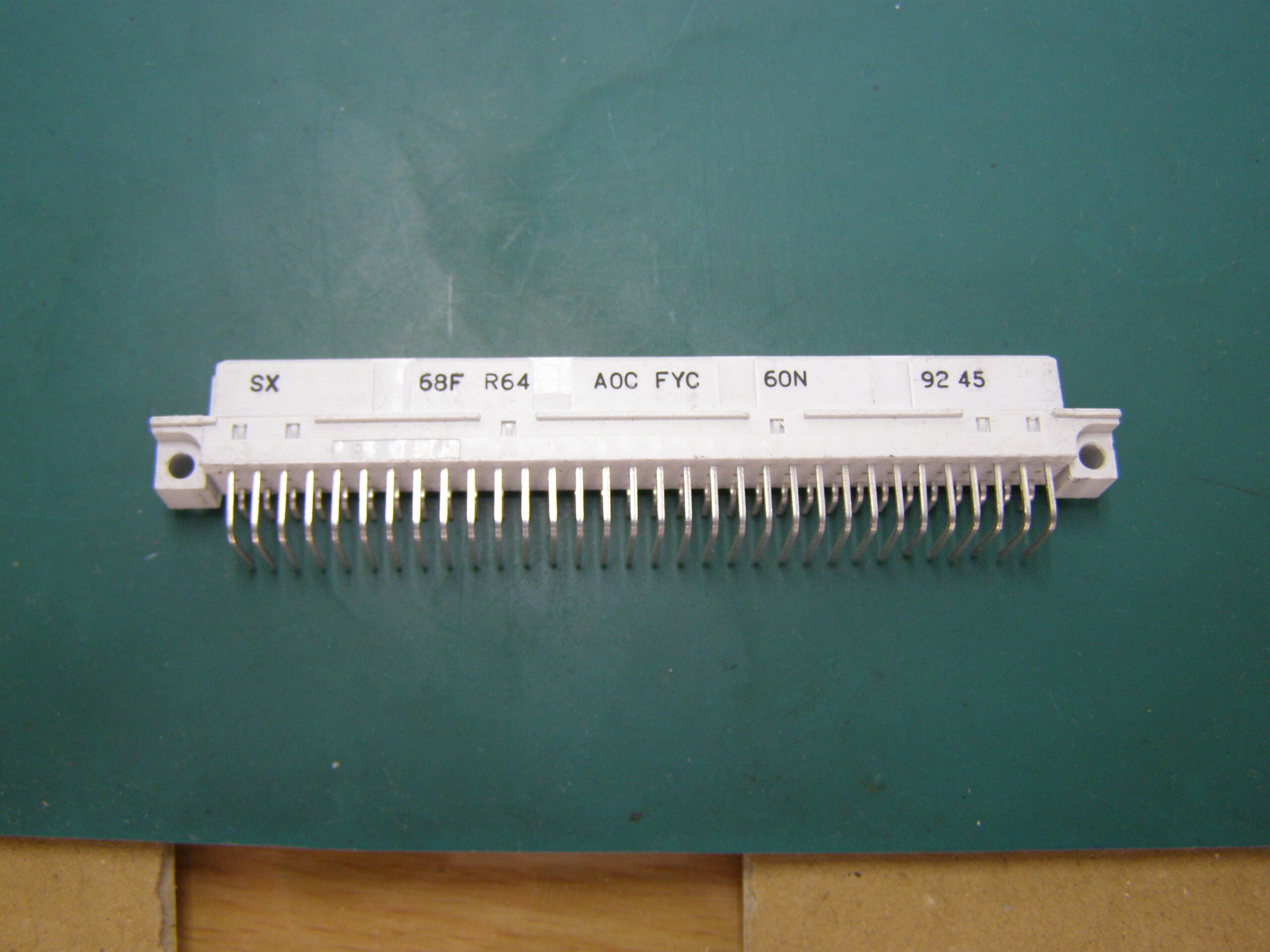

• کدگذاری‌های فیزیکی بدنه: SX / 68F R64 / AOC FYC / 60N / 92 45

• روکش محفظه کنتاکت‌ها: دارای آبکاری طلا (Gold Plated) داخلی جهت تضمین هدایت الکتریکی بی‌نقص و حذف نویزهای محیطی

• جنس بدنه عایق: ترموپلاستیک تقویت‌شده مقاوم در برابر دمای بالای لحیم‌کاری دستی و وان قلع

کاربردهای اصلی کانکتور ۶۴ پین مادگی رایت انگل DIN 41612

به دلیل استاندارد ساختاری دقیق و چگالی بالای پین‌ها، این قطعه در تجهیزات حساس و استراتژیک زیر استفاده می‌شود:

1. کارت‌های توسعه ساب‌رک (Sub-racks): اتصال کارت‌های جانبی پردازش به بک‌پلین یا بورد اصلی سیستم.

2. سیستم‌های مخابراتی و راک‌های شبکه: برقراری ارتباط بدون دیسکانکتی در سوئیچ‌ها و انتقال‌دهنده‌های فرکانسی.

3. تجهیزات اتوماسیون صنعتی و PLC ها: استفاده در ماژول‌های مانیتورینگ و بردهای جمع‌آوری داده (DAQ).

4. صنایع ریلی و حمل‌ونقل: به کارگیری در سیستم‌های ناوبری و بورد کنترل قطارها به دلیل مقاومت عالی در برابر ارتعاشات مداوم.

مزایای کلیدی خرید از ماری استور (MaryStore)

• پایداری حرارتی بدنه: پلاستیک عایق به کار رفته در این قطعه تحت شرایط حرارتی هویه یا حمام قلع دچار تغییر شکل یا آسیب به ساختار پین‌ها نمی‌شود.

• کنتاکت‌های طلاکاری شده داخلی: این ویژگی از اکسیداسیون پایه‌ها در محیط‌های مرطوب کارگاهی و صنعتی جلوگیری کرده و مقاومت اتصال را در کمترین میزان ممکن نگه می‌دارد.

• گوشواره‌های فیکس‌کننده جانبی: وجود دو سوراخ پیچ در طرفین کانکتور به شما امکان می‌دهد قطعه را به شاسی یا برد به صورت مکانیکی محکم کنید تا از هرگونه جداشدگی ناخواسته جلوگیری شود.

نتیجه‌گیری و ثبت سفارش: کانکتور ۶۴ پین مادگی رایت انگل یکی از کاربردی‌ترین قطعات در تعمیرات و تولید بردهای الکترونیکی صنعتی و مخابراتی است. فروشگاه ماری استور با تامین قطعات اورجینال، کیفیت عملکردی پروژه‌های شما را تضمین می‌کند. جهت استعلام قیمت تیراژ، موجودی انبار و ثبت سفارش این قطعه می‌توانید همین حالا با کارشناسان ماری استور (marystore.ir) در ارتباط باشید.
