توضیحات

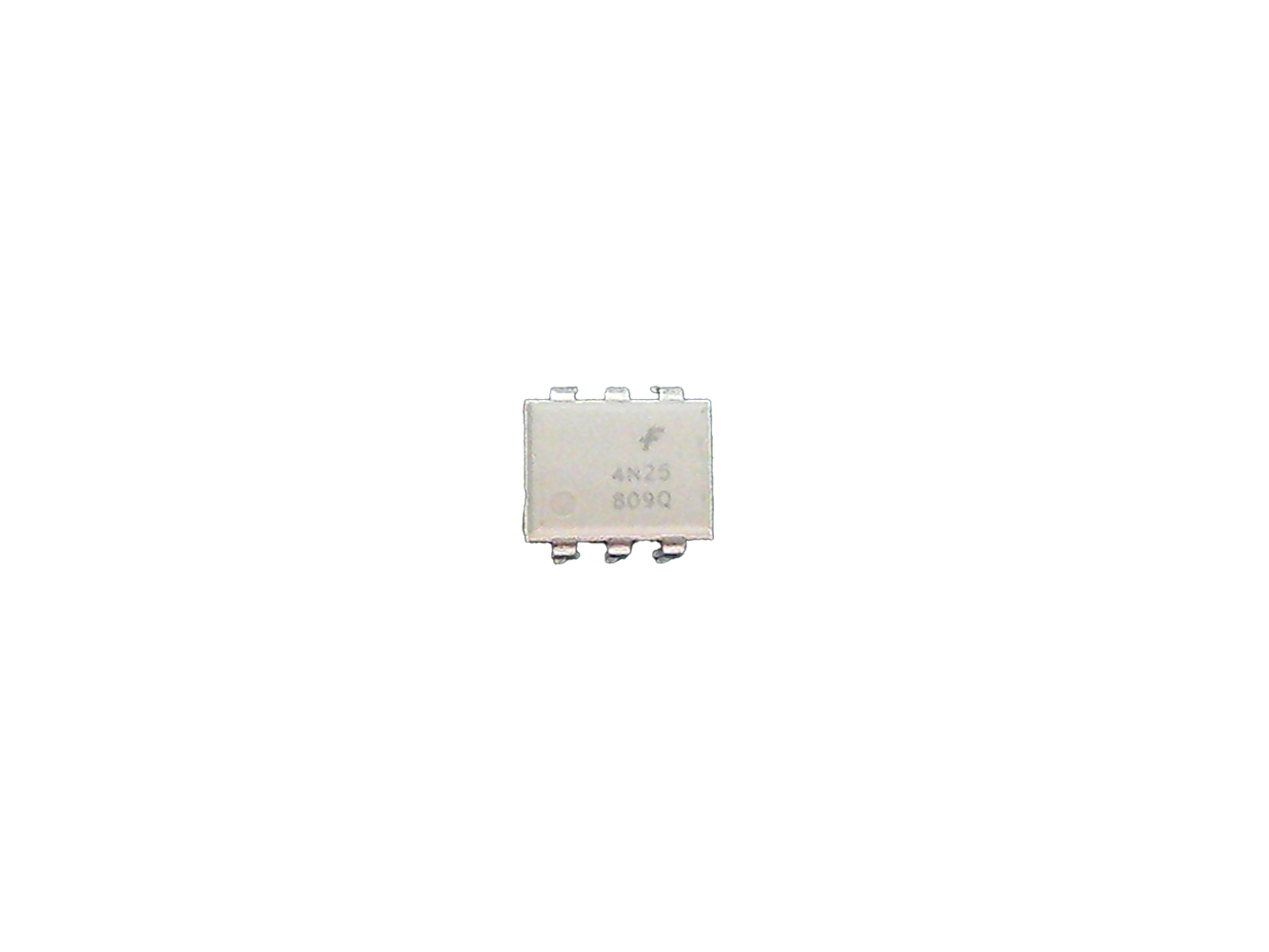

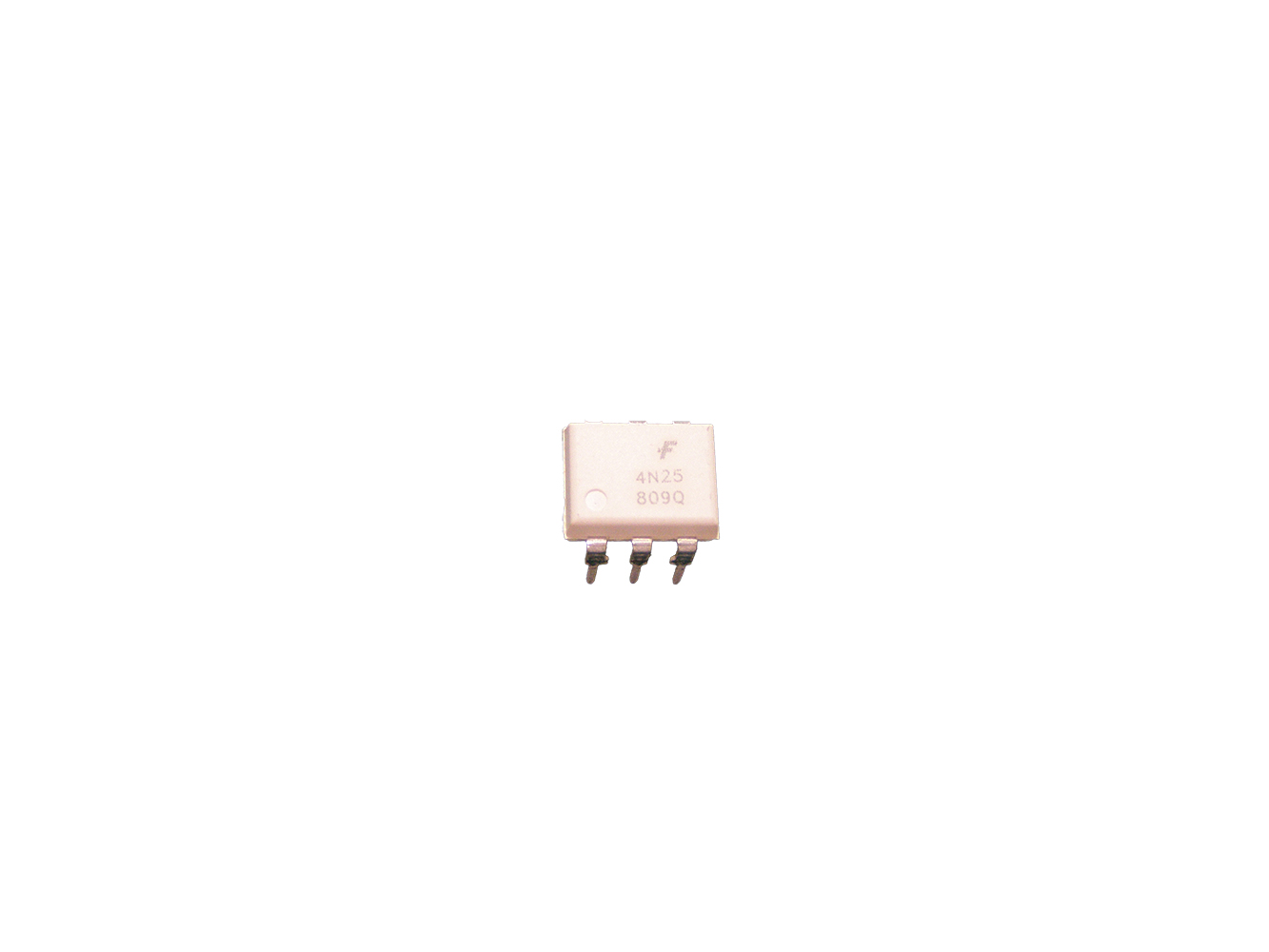

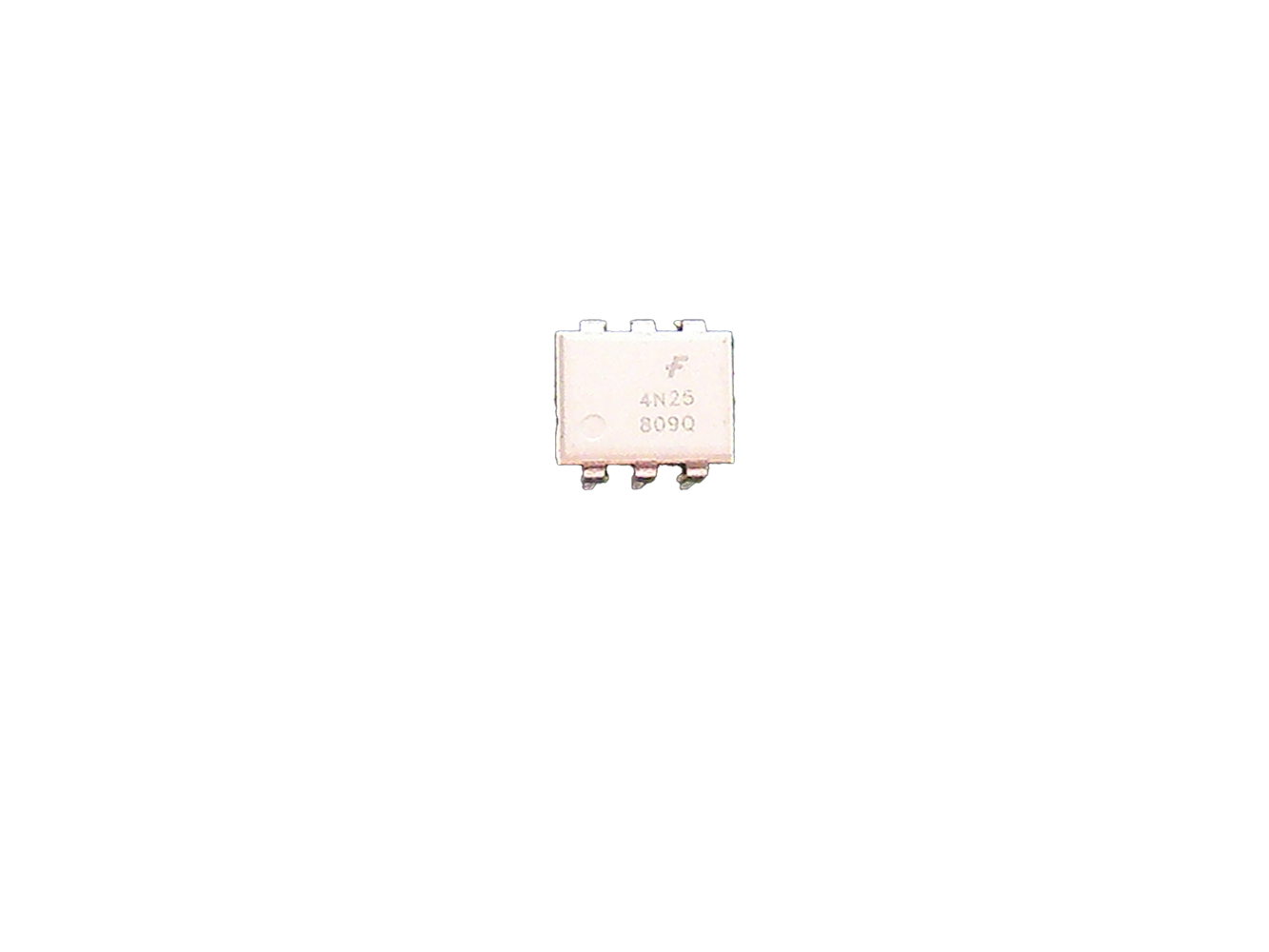

اپتوکوپلر 4N25

• نوع قطعه: اپتوکوپلر خروجی ترانزیستوری (Phototransistor Output Optocoupler).

• برند سازنده:  این تراشه تولید شرکت معتبر Fairchild (فیرچایلد) است (که اکنون توسط ON Semiconductor خریداری شده است).

• کد رهگیری تولید (Date Code): کد 809Q نشان‌دهنده سری ساخت این قطعه است.

• تعداد پایه‌ها و پکیج: ۶ پایه از نوع DIP (DIP-6 Through-Hole).

• مکانیزم عملکرد: این قطعه حاوی یک دیود گسیل‌کننده نور مادون قرمز (LED) در سمت ورودی و یک فوتوترانزیستور سیلیکونی در سمت خروجی است که بدون اتصال الکتریکی و صرفاً از طریق نور، سیگنال را منتقل می‌کنند (ایجاد ایزولاسیون نوری).

راهنمای جامع خرید و قیمت اپتوکوپلر 4N25 فیرچایلد؛ محافظ هوشمند بردهای الکترونیکی

در طراحی مدارهای الکترونیکی حساس، میکروکنترلرها و پورت‌های فرمان دیجیتال همواره در معرض نوسانات شدید ولتاژ، نویزهای محیطی و جریان‌های برگشتی ناشی از بارهای سلفی (مانند موتورها و رله‌ها) قرار دارند. کوچک‌ترین تداخل ولتاژی در این بخش‌ها می‌تواند منجر به سوختن قطعات گران‌قیمت مدار شود. در چنین شرایطی، اپتوکوپلر 4N25 به عنوان یک دژ دفاعی محکم وارد عمل می‌شود.

این آی‌سی ۶ پایه کوچک اما حیاتی، وظیفه ایزولاسیون نوری مدار را بر عهده دارد. در این مقاله از وب‌سایت ماری استور (marystore.ir)، به بررسی کامل مشخصات فنی، کاربردها و فاکتورهای مهم در خرید و قیمت اپتوکوپلر محبوب 4N25 از برند معتبر فیرچایلد (Fairchild) خواهیم پرداخت.

اپتوکوپلر 4N25 چگونه کار می‌کند؟

واژه اپتوکوپلر (Optocoupler) از دو بخش «اپتو» به معنای نور و «کوپلر» به معنای جفت‌کننده تشکیل شده است. ساختار داخلی آی‌سی 4N25 فیرچایلد شامل یک گسیل‌کننده نور مادون قرمز (IR LED) در بخش ورودی و یک فوتوترانزیستور حساس به نور در بخش خروجی است.

هنگامی که یک جریان الکتریکی کوچک به پایه‌های ورودی اعمال می‌شود، ال‌ای‌دی داخلی روشن شده و نور مادون قرمز از خود ساطع می‌کند. این نور از یک لایه عایق شفاف عبور کرده و به بیس (Base) فوتوترانزیستور خروجی می‌تابد. با تحریک ترانزیستور، مسیر جریان در خروجی برقرار می‌شود. نکته طلایی این فرآیند، عدم وجود هیچ‌گونه اتصال الکتریکی بین ورودی و خروجی است؛ سیگنال صرفاً از طریق نور جابه‌جا می‌شود!

مشخصات فنی کلیدی آی‌سی 4N25 Fairchild

آی‌سی 4N25 به دلیل پایداری بالا و مشخصات استاندارد، به یک قطعه پایه در الکترونیک تبدیل شده است:

• ولتاژ ایزولاسیون (Isolation Voltage): توانایی تحمل تا ۲۵۰۰ ولت rms (در برخی برندها تا ۵۰۰۰ ولت)؛ بدین معنا که اختلاف پتانسیل‌های بسیار بالا در خروجی، هیچ آسیبی به بخش فرمان ورودی نمی‌زند.

• نسبت انتقال جریان (CTR): حداقل ۲۰ درصد (نسبت جریان خروجی به جریان ورودی).

• نوع پکیج: ۶ پایه نوع DIP-6 که نصب آن را روی بردهای سوراخ‌دار آزمایشگاهی (برد بورد) و PCB بسیار آسان می‌کند.

• حداکثر ولتاژ کلکتور-امیتر: ۳۰ ولت DC در بخش خروجی ترانزیستور.

کاربردهای اصلی اپتوکوپلر 4N25 در صنعت و مدارات

انعطاف‌پذیری فوق‌العاده این قطعه سبب شده تا در طیف وسیعی از دستگاه‌ها مورد استفاده قرار گیرد:

1. منابع تغذیه سوئیچینگ (SMPS): جهت فیدبک گرفتن از ولتاژ خروجی و انتقال آن به بخش کنترلر اولیه بدون اتصال الکتریکی مستقیم.

2. اتصال میکروکنترلرها به رله و موتور: برای ایزوله کردن پایه‌های حساس آردوینو، AVR یا ARM از جرقه و نویزهای ناشی از کلیدزنی بارهای سلفی.

3. سیستم‌های مخابراتی و مودم‌ها: جهت حذف حلقه‌های زمین (Ground Loops) و کاهش شدید نویز خطوط انتقال داده.

4. تابلوهای فرمان و PLC: برای حفاظت از کانال‌های ورودی دیجیتال در برابر اتصالی‌های ناگهانی در محیط‌های صنعتی.

فاکتورهای مؤثر بر قیمت و خرید اپتوکوپلر 4N25

اگرچه 4N25 قطعه گرانی نیست، اما در خریدهای عمده تابلوسازان و تولیدکنندگان برد، قیمت نهایی اهمیت پیدا می‌کند. اصالت برند (تولیدات فیرچایلد اصلی در مقایسه با برندهای متفرقه چینی)، کیفیت پکینگ و گرید دمایی قطعه از اصلی‌ترین عوامل تفاوت قیمت این قطعه در بازار جمهوری و لاله‌زار هستند. استفاده از نمونه‌های اورجینال فیرچایلد، سرعت سوئیچینگ دقیق‌تر و طول عمر طولانی‌تری را برای دستگاه شما تضمین می‌کند.
