ATmega644P-20PU یک میکروکنترلر ۸ بیتی از خانوادهی معروف AVR شرکت اتمل (که هماکنون زیرمجموعهی Microchip Technology است) میباشد. این تراشه با معماری پیشرفتهی RISC (کامپیوتر با مجموعهدستورات محدود) طراحی شده و به دلیل تعادل عالی بین توان پردازشی، حافظه، مصرف انرژی و قیمت، یکی از گزینههای محبوب در میان مهندسان، دانشجویان و سازندگان پروژههای الکترونیکی است.

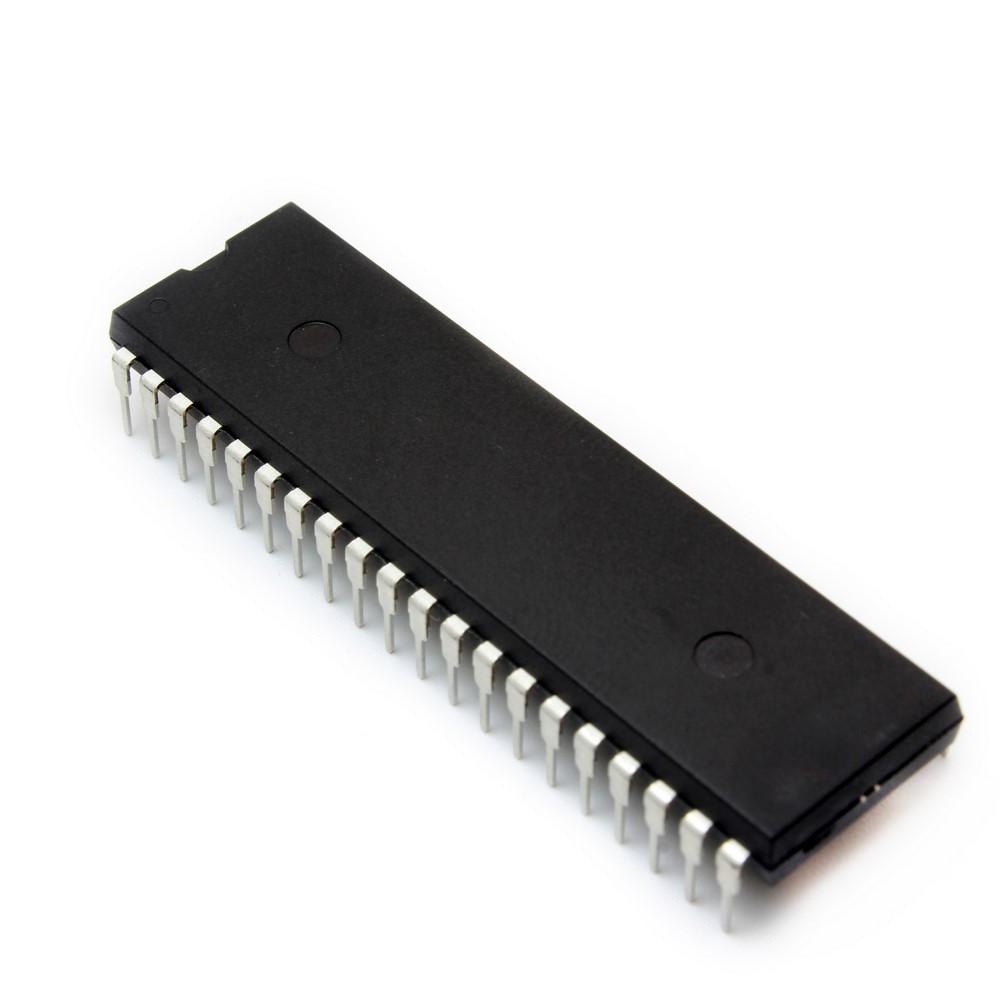

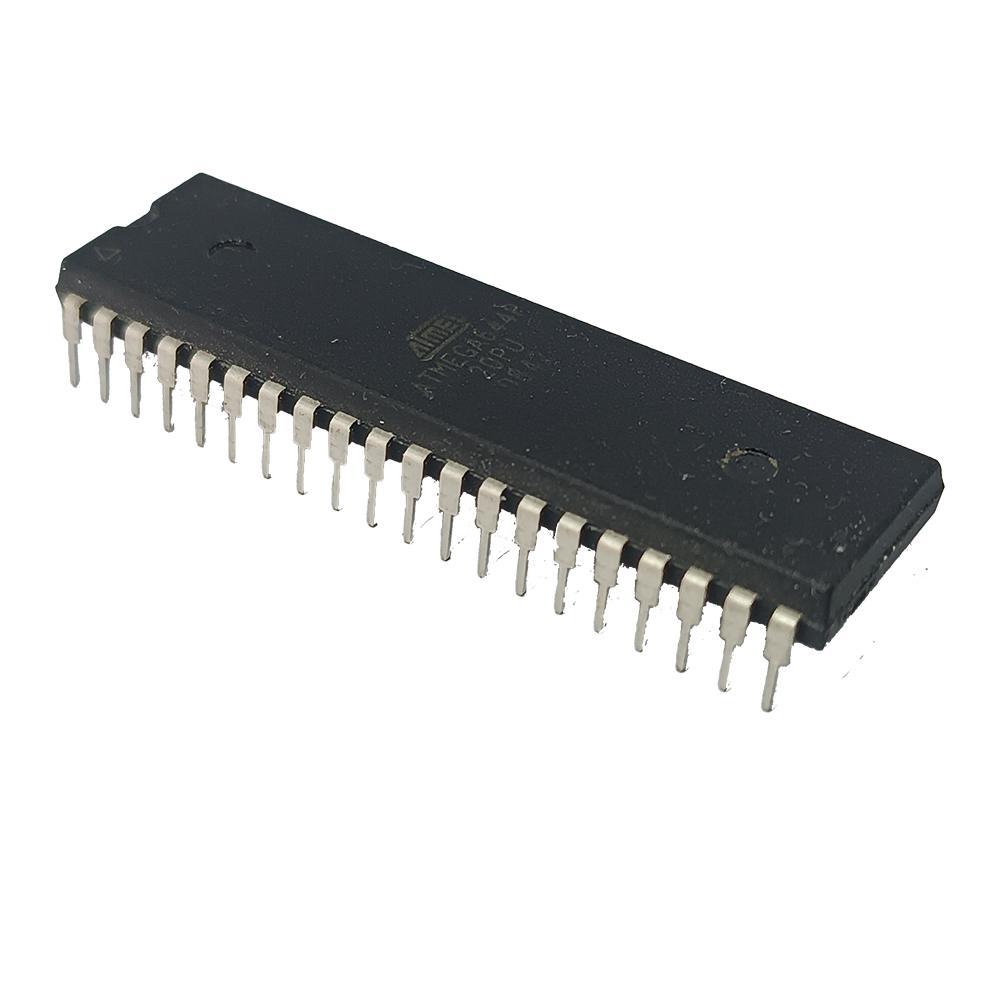

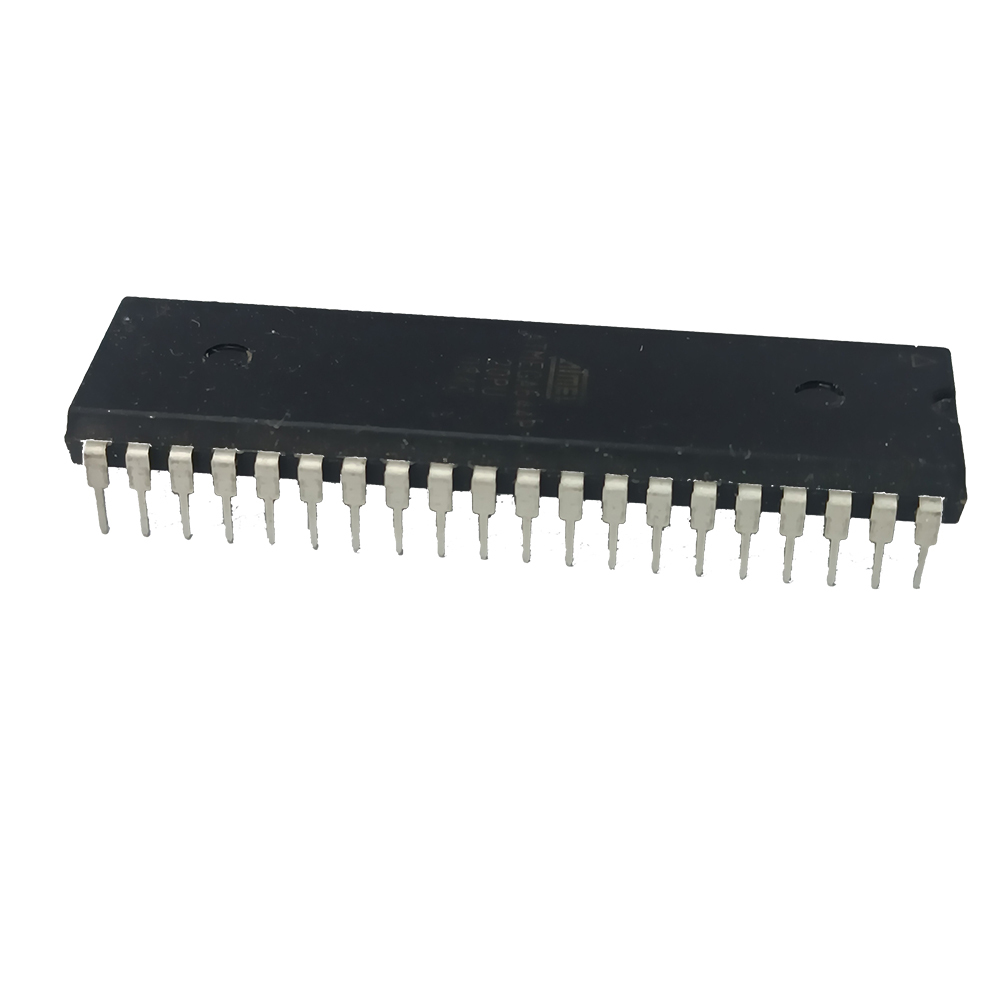

این قطعه در بستهبندی ۴۰ پایهی PDIP (دو ردیفهی پلاستیکی) عرضه میشود که آن را برای نصب روی بردهای آزمایشی (بوردبرد) و ساخت نمونههای اولیه بسیار ایدهآل میسازد.
ATmega644P-20PU یک میکروکنترلر ۸ بیتی از خانوادهی معروف AVR شرکت اتمل (که هماکنون زیرمجموعهی Microchip Technology است) میباشد. این تراشه با معماری پیشرفتهی RISC (کامپیوتر با مجموعهدستورات محدود) طراحی شده و به دلیل تعادل عالی بین توان پردازشی، حافظه، مصرف انرژی و قیمت، یکی از گزینههای محبوب در میان مهندسان، دانشجویان و سازندگان پروژههای الکترونیکی است.
این قطعه در بستهبندی ۴۰ پایهی PDIP (دو ردیفهی پلاستیکی) عرضه میشود که آن را برای نصب روی بردهای آزمایشی (بوردبرد) و ساخت نمونههای اولیه بسیار ایدهآل میسازد.
| دستهبندی | ویژگی | مقدار / توضیح |
|---|---|---|
| پردازنده | هسته | AVR 8-bit |
| حداکثر فرکانس کاری | ۲۰ مگاهرتز | |
| توان پردازشی | تا ۲۰ میلیون دستور در ثانیه (MIPS) | |
| حافظه | حافظه برنامه (Flash) | ۶۴ کیلوبایت (قابل برنامهریزی مجدد) |
| حافظه داده (SRAM) | ۴ کیلوبایت | |
| حافظه غیرفرار (EEPROM) | ۲ کیلوبایت | |
| پایهها و ورودی/خروجی | تعداد پایهها | ۴۰ پایه PDIP |
| تعداد پایههای I/O قابل برنامهریزی | ۳۲ پایه | |
| محدودهی کاری | ولتاژ تغذیه | ۲.۷ تا ۵.۵ ولت |
| دمای کاری | از ۴۰- تا ۸۵+ درجه سانتیگراد | |
| مبدلها | مبدل آنالوگ به دیجیتال (ADC) | ۸ کاناله، با دقت ۱۰ بیت |
| رابطهای ارتباطی | پروتکلهای پشتیبانیشده | I²C، SPI، UART (دو عدد) |
۱. معماری پیشرفتهی RISC
این میکروکنترلر از ۱۳۱ دستورالعمل قدرتمند پشتیبانی میکند که اکثر آنها در یک سیکل کلاک اجرا میشوند. همچنین دارای ۳۲ ثبات کاری ۸ بیتی است که انعطافپذیری بالایی در پردازش دادهها فراهم میآورد. یک ضربکنندهی سختافزاری ۲ سیکله نیز در داخل آن تعبیه شده است.
۲. حافظههای با دوام بالا
حافظهی Flash: تحمل ۱۰,۰۰۰ بار نوشتن/پاککردن
حافظهی EEPROM: تحمل ۱۰۰,۰۰۰ بار نوشتن/پاککردن
نگهداری دادهها تا ۲۰ سال در دمای ۸۵ درجه و تا ۱۰۰ سال در دمای ۲۵ درجه
۳. تایمرها و قابلیتهای کنترلی
دو تایمر/شمارندهی ۸ بیتی و یک تایمر/شمارندهی ۱۶ بیتی با قابلیت مقایسه و ضبط
۶ کانال خروجی PWM (مدولاسیون پهنای پالس) برای کنترل موتورها، دیمرها و مدارات توان
یک مقایسهکنندهی آنالوگ داخلی
۴. رابطهای برنامهریزی و اشکالزدایی
پشتیبانی از JTAG (مطابق استاندارد IEEE 1149.1) برای اشکالزدایی و برنامهریزی درونمدار
قابلیت برنامهریزی سریال درونمدار (ISP) از طریق پایههای SPI
۵. مدیریت توان و مصرف انرژی
دارای ۶ حالت خواب مختلف از جمله حالت Idle، کاهش نویز ADC، Power-save، Power-down، Standby و Extended Standby است. در حالت Power-down، جریان مصرفی به کمتر از ۰.۱ میکروآمپر میرسد که برای کاربردهای باتریخور بسیار مناسب است.
برای کار با این میکروکنترلر، ابزارهای متعددی در دسترس هستند:
نرمافزارهای توسعه:
Atmel Studio (اکنون Microchip Studio)
محیطهای متنباز مانند AVR-GCC و Arduino IDE (با تنظیمات مناسب برای این مدل)
سختافزار برنامهریز:
برنامهریزهای رسمی مانند Atmel-ICE و AVRISP mkII
برنامهریزهای ارزانقیمت USBasp (برای برنامهریزی از طریق SPI)
ATmega644P-20PU به دلیل تعادل مناسب بین حافظه، سرعت و تعداد پایهها، در حوزههای زیر کاربرد گستردهای دارد:
سیستمهای کنترل صنعتی (به دلیل محدودهی دمایی وسیع و قابلیت اطمینان بالا)
پروژههای مخابراتی و ارتباطی (با پشتیبانی از UART، SPI و I²C)
ساخت کنسولهای بازی ۸ بیتی (مانند پروژهی معروف Uzebox)
چاپگرهای سهبعدی و دستگاههای CNC (برای کنترل پلهای موتورها)
ساخت رایانههای کوچک تکبرد مانند CB2 Micro
پروژههای اینترنتاشیاء (IoT) با افزودن ماژولهای بیسیم
وضعیت محصول: شرکت Microchip این تراشه را به عنوان محصول بالغ (Mature) دستهبندی کرده و توصیه به استفاده در طرحهای جدید نمیکند.
جایگزین رسمی: مدل ATmega644PA که نسخهی بهروزتر و با مصرف توان کمتر است، به عنوان جایگزین پیشنهاد میشود. این دو قطعه از نظر پایهها و عملکرد کاملاً سازگار هستند.
معنای پسوند “-20PU”:
۲۰ : حداکثر فرکانس کاری ۲۰ مگاهرتز
P : مجهز به فناوری کممصرف picoPower
U : محدودهی ولتاژ کاری ۲.۷ تا ۵.۵ ولت
ATmega644P-20PU یک میکروکنترلر کلاسیک، قدرتمند و با قابلیت اطمینان بالا است که هنوز هم در بسیاری از پروژههای صنعتی و آموزشی مورد استفاده قرار میگیرد. اگرچه برای طراحیهای جدید مدل PA پیشنهاد میشود، اما این قطعه همچنان یک انتخاب عالی برای تامین قطعات پروژههای موجود یا ساخت نمونههای اولیه با هزینهی مناسب به شمار میرود.
