توضیحات

کانکتور نری رایت انگل (Right Angle / 90 درجه) استاندارد DIN 41612 با ۲ ردیف ۳۲ تایی (در مجموع ۶۴ پین)

کانکتور 64 پین نری رایت انگل DIN 41612 (آرایش 2×32)؛ اتصال پایدار و ایمن در بردهای صنعتی

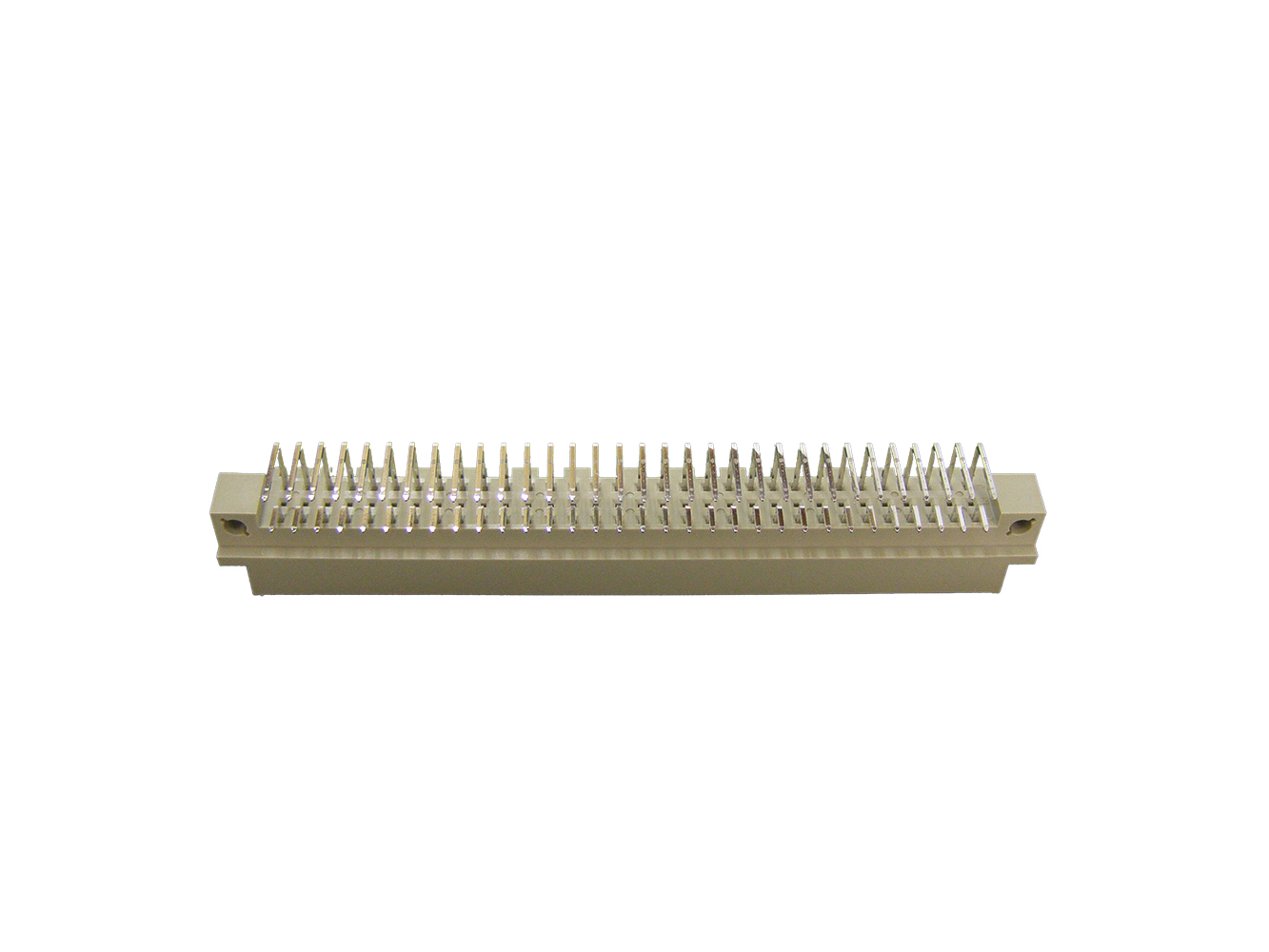

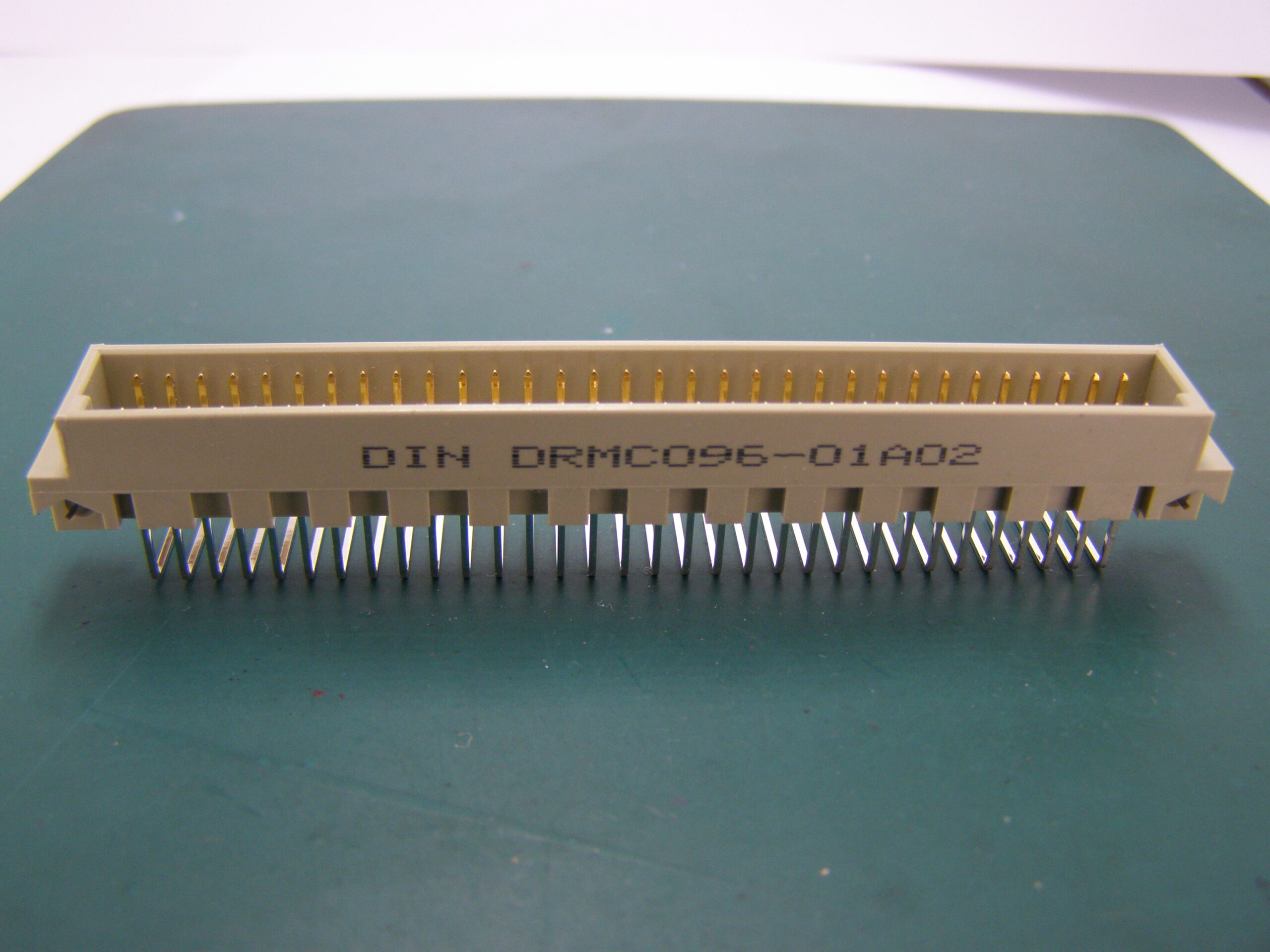

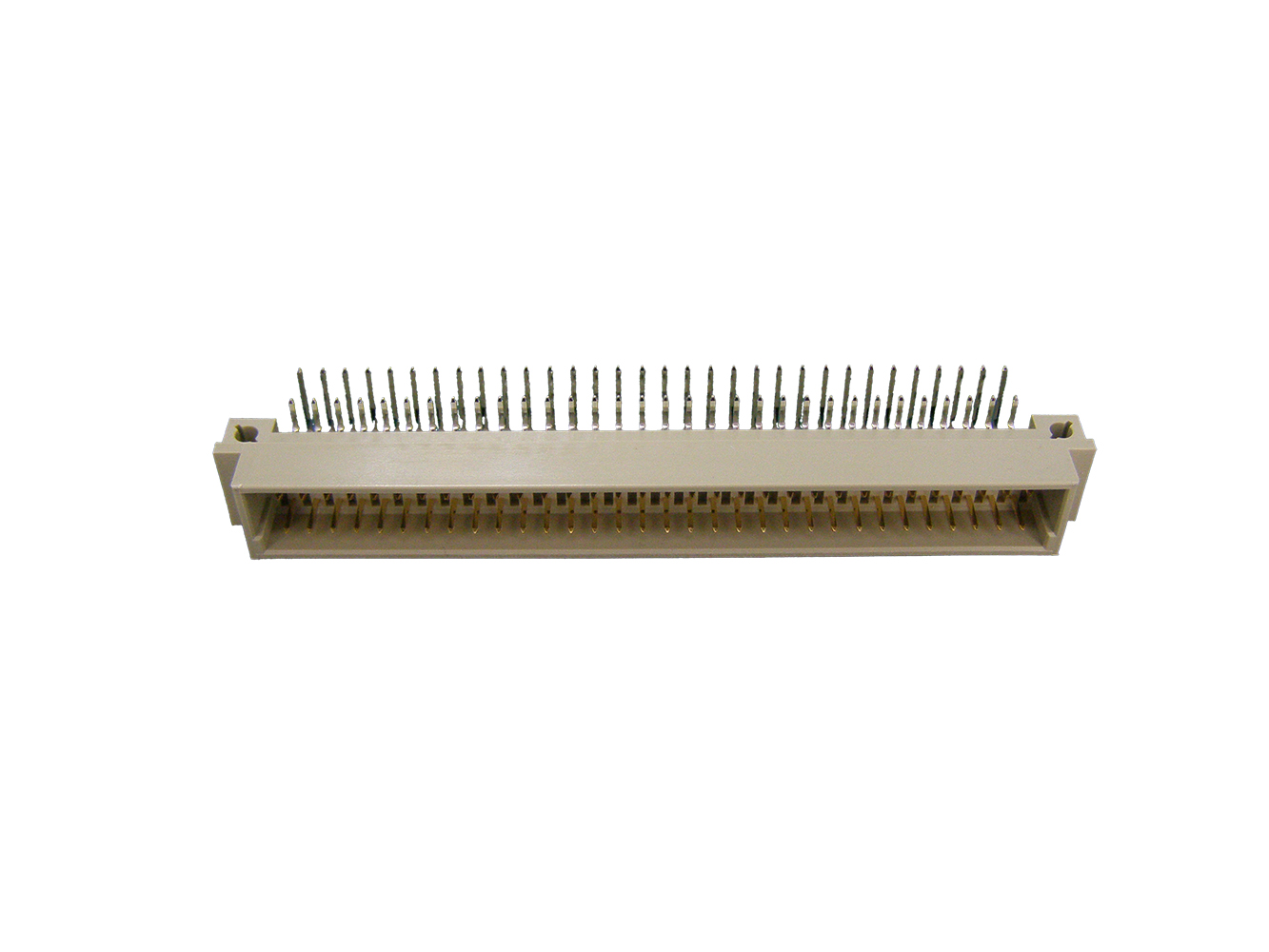

در طراحی سخت‌افزارها و بردهای الکترونیکی پیشرفته، پایداری اتصالات ساختاری اهمیت بالایی دارد. زمانی که نیاز است دو برد الکترونیکی (مانند بورد اصلی و بورد توسعه یا کارت دختر) با زاویه ۹۰ درجه نسبت به یکدیگر متصل شوند، ایمن‌ترین و استانداردترین گزینه استفاده از کانکتورهای خانواده DIN 41612 رایت انگل (Right Angle) است. قطعه‌ای که در تصاویر مشاهده می‌کنید، یک کانکتور ۶۴ پین نری رایت انگل (۹۰ درجه) با آرایش ۲ ردیف ۳۲ تایی است که به طور گسترده در تجهیزات راک، ساب‌رک‌ها و سیستم‌های اتوماسیون صنعتی گوناگون به کار می‌رود.

در این مقاله، مشخصات فنی، ساختار پایه و کاربردهای اصلی این کانکتور صنعتی را به طور کامل بررسی می‌کنیم.

ساختار و چیدمان پایه‌های کانکتور ۲ در ۳۲ نری رایت انگل

این کانکتور بر اساس قالب استاندارد جهانی DIN 41612 توسعه یافته است. تفاوت اصلی این قطعه با مدل‌های صاف (Straight)، در خم ۹۰ درجه پایه‌های اتصال به برد (Terminals) آن است. ساختار پین‌ها در قالب ۲ ردیف ۳۲ تایی منظم (Rows a & b) سازمان‌دهی شده که در مجموع ۶۴ پین اتصالی با تراکم بالا و ابعاد بهینه را فراهم می‌سازد. نری بودن این کانکتور با پین‌های مستحکم هادی مشخص می‌شود که به راحتی با مدل‌های مادگی هم‌خانواده خود چفت شده و اتصالی بدون لرزش را تضمین می‌کند.

🛠 مشخصات فنی کلیدی قطعه (Technical Specifications)

• نوع کانکتور: نری ۹۰ درجه / رایت انگل (Male Right Angle / 90° Plug)

• تعداد کل پین‌ها: ۶۴ پین (۲ ردیف ۳۲ تایی متراکم)

• استاندارد بین‌المللی: DIN 41612 / IEC 60603-2

• فاصله گام پایه‌ها (Pitch): ۲.۵۴ میلی‌متر (0.1 اینچ) استاندارد

• پوشش پین‌ها (Plating): آبکاری طلا (Gold Plated) جهت مقاومت کامل در برابر اکسیداسیون و خوردگی

• جریان مجاز هر پین: ۱.۵ الی ۲ آمپر (در دمای اتاق)

• مقاومت عایقی بدنه: حداقل ۱۰۰۰ مگااهم

کاربردهای اصلی کانکتور ۶۴ پین نری ۹۰ درجه در صنایع

به دلیل تطبیق‌پذیری بالا با استانداردهای اتوبوس داده صنعتی و مقاومت فیزیکی عالی، این کانکتور در حوزه‌های کلیدی زیر مصرف فراوانی دارد:

1. سیستم‌های اتوماسیون صنعتی و PLC: اتصال محکم کارت‌های افزایشی و ماژول‌های خروجی به برد مرکزی.

2. تجهیزات مخابراتی و دیتاسنترها: استفاده در ساب‌رک‌ها و اتصالات بک‌پلین سیستم‌های انتقال داده فرکانسی.

3. کارت‌های جمع‌آوری داده (DAQ): بردهای آزمایشگاهی و سیستم‌های سنسورینگ با چگالی بالای سیگنال.

4. صنایع نظامی و ریلی: ایده‌آل برای شرایطی که دستگاه در معرض لرزش‌های مداوم و تکان‌های مکانیکی شدید قرار دارد.

مزایای کلیدی و ارزش خرید از ماری استور (MaryStore)

طراحی بدنه این کانکتور از جنس پلیمرهای پیشرفته و مقاوم در برابر حرارت (مانند PBT تقویت‌شده با الیاف شیشه) است. این ویژگی باعث می‌شود در هنگام لحیم‌کاری‌های طولانی‌مدت یا استفاده در وان قلع، بدنه پلاستیکی دچار هیچ‌گونه تغییر شکل یا دفرمگی نشود. علاوه بر آن، آبکاری طلای مرغوب روی پین‌های نری، نرخ انتقال سیگنال را کاملاً خطی و بدون نویز نگه داشته و افت ولتاژ را به صفر نزدیک می‌کند.

نتیجه‌گیری و ثبت سفارش آنلاین: اگر برای خط تولید، پروژه‌های صنعتی یا تعمیرات تجهیزات مخابراتی حساس خود به دنبال یک اتصال ۹۰ درجه تضمین‌شده با طول عمر بالا هستید، کانکتور ۶۴ پین نری رایت انگل استاندارد DIN بهترین انتخاب برای شماست. هم‌اکنون می‌توانید جهت دریافت مشخصات ابعادی دقیق، مشاوره فنی و خرید عمده یا تکی این قطعه با کارشناسان فروش ماری استور (marystore.ir) تماس حاصل فرمایید.
